IC 1396A – Der Elefantenrüsselnebel in Farbe und bunt
IC 1396A, besser bekannt als Elefantenrüsselnebel, gehört zu den markantesten Dunkelstrukturen innerhalb des ausgedehnten Emissionsnebels IC 1396 im Sternbild Kepheus. Dichte Staubwolken, helle Ionisationsfronten und fein verzweigte Filamente prägen das Gebiet und machen es besonders interessant für Aufnahmen mit Schmalbandfiltern.
Neben einer klassischen SHO-Darstellung entstanden aus dem Datensatz weitere Farbinterpretationen. Besonders interessant ist dabei der direkte Vergleich der einzelnen Emissionslinien und die Frage, welchen Einfluss Hα, SII und OIII auf die Strukturen und die Farbwirkung des fertigen Bildes haben.
Kurzinfos
Objekt: IC 1396A – Elefantenrüsselnebel
Sternbild: Kepheus
Objekttyp: Globule mit heller Ionisationsfront und Sternentstehungsgebiet
Region: Emissionsnebel IC 1396
Entfernung: etwa 2.400 bis 3.000 Lichtjahre
Ausdehnung des Elefantenrüssels: über 20 Lichtjahre
Weitere Bezeichnungen: LBN 452, häufig auch vdB 142
Der Elefantenrüssel innerhalb von IC 1396
IC 1396A ist eine dichte Wolke aus Gas und Staub innerhalb des wesentlich größeren H-II-Gebietes IC 1396. Ihre langgezogene Form erinnert an einen Elefantenrüssel und hebt sich als dunkle Struktur deutlich von der helleren ionisierten Umgebung ab.
Die intensive ultraviolette Strahlung des massereichen Mehrfachsternsystems HD 206267 im jungen Sternhaufen Trumpler 37 trägt wesentlich zur Ionisation des umgebenden Gases bei. Trifft diese Strahlung auf die dichteren Gas- und Staubwolken, entstehen ausgeprägte Ionisationsfronten. Die hellen Säume folgen den Konturen der dunklen Strukturen und zeichnen ihre Form besonders deutlich nach.
Auch innerhalb der Globule findet Sternentstehung statt. In den dichten Wolken befinden sich junge Sterne und Protosterne, die teilweise noch tief in Gas und Staub eingebettet sind.
Die annotierte Aufnahme zeigt, dass das Bildfeld deutlich mehr enthält als nur den namensgebenden Elefantenrüssel. Rund um IC 1396A verteilen sich zahlreiche weitere Dunkel- und Emissionsstrukturen, darunter die Dunkelnebel LDN 1093, LDN 1098, LDN 1099 und LDN 1105 sowie das Gebiet LBN 451. LBN 452 ist im SIMBAD-Katalog eine weitere Bezeichnung für IC 1396A selbst.
Was bedeutet SHO?
Bei einer SHO-Aufnahme werden keine gewöhnlichen breitbandigen Rot-, Grün- und Blaukanäle verwendet. Stattdessen kommen Schmalbandfilter zum Einsatz, die gezielt nur einen sehr engen Bereich des Spektrums durchlassen.
SII erfasst die Emissionslinien von einfach ionisiertem Schwefel bei etwa 671,6 und 673,1 nm.
Hα zeigt die intensive Emissionslinie des Wasserstoffs bei 656,3 nm.
OIII erfasst die Emission von zweifach ionisiertem Sauerstoff, insbesondere bei 500,7 nm.
Bei der klassischen SHO- oder Hubble-Palette werden diese drei monochromen Aufnahmen anschließend den sichtbaren Farbkanälen zugeordnet:
SII → Rot
Hα → Grün
OIII → Blau
Die daraus entstehenden Farben entsprechen nicht dem natürlichen visuellen Farbeindruck des Nebels. Der Vorteil dieser Falschfarbendarstellung liegt darin, unterschiedliche Emissionsbereiche voneinander zu trennen. Die relativen Intensitäten der einzelnen Linien hängen unter anderem vom Ionisations- und Anregungszustand des Gases ab. Dadurch lassen sich verschiedene physikalische Bedingungen innerhalb des Nebels sichtbar machen.
Die drei Schmalbandkanäle
Aufschlussreich ist der direkte Vergleich der drei Ausgangskanäle. Obwohl sie dieselbe Himmelsregion zeigen, unterscheiden sich Signalstärke und räumliche Verteilung der Emissionen teilweise deutlich.
 SII |  Hα |  OIII |
SII zeigt zahlreiche feine Strukturen entlang der dichten Gas- und Staubwolken. Gegenüber Hα fällt das Signal schwächer aus. In der späteren SHO-Darstellung trägt dieser Kanal insbesondere zu den warmen Rot-, Orange- und Goldtönen bei.
Hα liefert das stärkste und großflächigste Signal. Weite Teile des Nebelkomplexes treten deutlich hervor, ebenso die hellen Grenzflächen entlang der dunklen Säulen und Filamente.
OIII unterscheidet sich in seiner Verteilung stärker von den beiden anderen Kanälen. Die Emission erscheint stellenweise diffuser und konzentriert sich auf andere Bereiche des ionisierten Gases. In der fertigen Farbdarstellung entstehen daraus vor allem die cyan- und blaugeprägten Regionen.
Der Vergleich macht deutlich, dass eine SHO-Aufnahme nicht einfach aus drei ähnlich aufgebauten Schwarzweißbildern entsteht. Jede Emissionslinie zeigt andere Intensitätsverteilungen und liefert damit zusätzliche Informationen über die physikalischen Bedingungen innerhalb des Nebels.
Die klassische SHO-Darstellung
Werden SII, Hα und OIII nach der klassischen Hubble-Palette miteinander kombiniert, entsteht die charakteristische Farbwelt aus Grün, Gold, Cyan und Blau. Das fertige Ergebnis ist im Hauptbild am Anfang des Artikels zu sehen.
Gerade rund um den Kopf des Elefantenrüssels zeigt sich die unterschiedliche Verteilung der Emissionslinien besonders deutlich. Die dunklen Staubwolken werden von hellen Ionisationsfronten begrenzt, während die umgebenden Gasregionen unterschiedliche Farbtöne aufweisen.
Die Farbgebung wurde bei der Bearbeitung zusätzlich abgestimmt, um die Übergänge zwischen den einzelnen Emissionsbereichen harmonischer zu gestalten, ohne deren charakteristische Unterschiede zu verlieren.
RGB und Schmalband kombiniert
Neben der SHO-Darstellung entstand eine weitere Bearbeitungsrichtung, bei der die Schmalbandinformationen mit den RGB-Daten kombiniert wurden.
Eine erste Variante entstand aus RGB, Hα und SII.
Hα prägt bereits hier die großflächigen Emissionsstrukturen. SII ergänzt die Darstellung um weitere Signalanteile entlang der Grenzflächen und trägt zur warmen Farbgebung bei. Die RGB-Daten liefern zusätzlich breitbandige Farbinformationen.
Diese Aufnahme bildet die direkte Vorstufe zur vollständigen Kombination. Im nächsten Schritt wird OIII ergänzt.
Mit OIII kommen weitere Emissionsbereiche hinzu, die in der gewählten Farbzuordnung überwiegend cyan- und blaugeprägt erscheinen. Besonders rund um den Kopf des Elefantenrüssels und in Teilen der umgebenden H-II-Region verändert sich dadurch die Farbwirkung deutlich.
Die beiden Bearbeitungsstufen zeigen anschaulich, welchen zusätzlichen Einfluss die OIII-Daten auf die Farbtrennung und die Gesamtwirkung der Aufnahme haben.
Ohne Sterne
Eine sternlose Version lenkt den Blick vollständig auf die Gas- und Staubstrukturen.
Ohne das dichte Sternfeld wird sichtbar, wie großflächig die Nebelstrukturen das gesamte Bild durchziehen. Feine Helligkeitsunterschiede, schwache Filamente und dunkle Staubgebiete treten wesentlich deutlicher hervor.
Dabei zeigt sich auch, dass der Elefantenrüssel nicht isoliert vor einem gleichmäßigen Hintergrund steht. Er ist in ein komplexes Geflecht aus ionisiertem Gas und dunklen Staubstrukturen eingebettet.
Strukturen im Detail
Erst in der Vergrößerung wird sichtbar, wie komplex die einzelnen Bereiche von IC 1396A aufgebaut sind.
Im Kopfbereich befinden sich kompakte dunkle Verdichtungen und eingebettete Sterne. Die helle Ionisationsfront folgt der äußeren Kontur der Globule und grenzt sie deutlich von der umgebenden Emission ab.
Im mittleren Bereich verengt sich der Elefantenrüssel deutlich. Die Struktur geht zunehmend in feine Filamente, kleinere Verdichtungen und schmale Staubbänder über. Gleichzeitig ändern sich entlang des Rüssels die relativen Intensitäten der Emissionslinien. Die daraus entstehenden Farbunterschiede weisen auf unterschiedliche Ionisations- und Anregungsbedingungen hin.
In den weiteren Bereichen des Bildfeldes dominieren kompaktere Säulen und stark strukturierte Grenzflächen. Die hellen Ränder markieren Übergänge zwischen dichterem Material und dem umgebenden ionisierten Gas.
Lage am Himmel
IC 1396 befindet sich im Sternbild Kepheus in einer sternreichen Region der nördlichen Milchstraße. Der ausgedehnte Emissionskomplex erstreckt sich über mehrere Grad am Himmel, während IC 1396A nur einen vergleichsweise kleinen Teil dieser großen Sternentstehungsregion bildet.

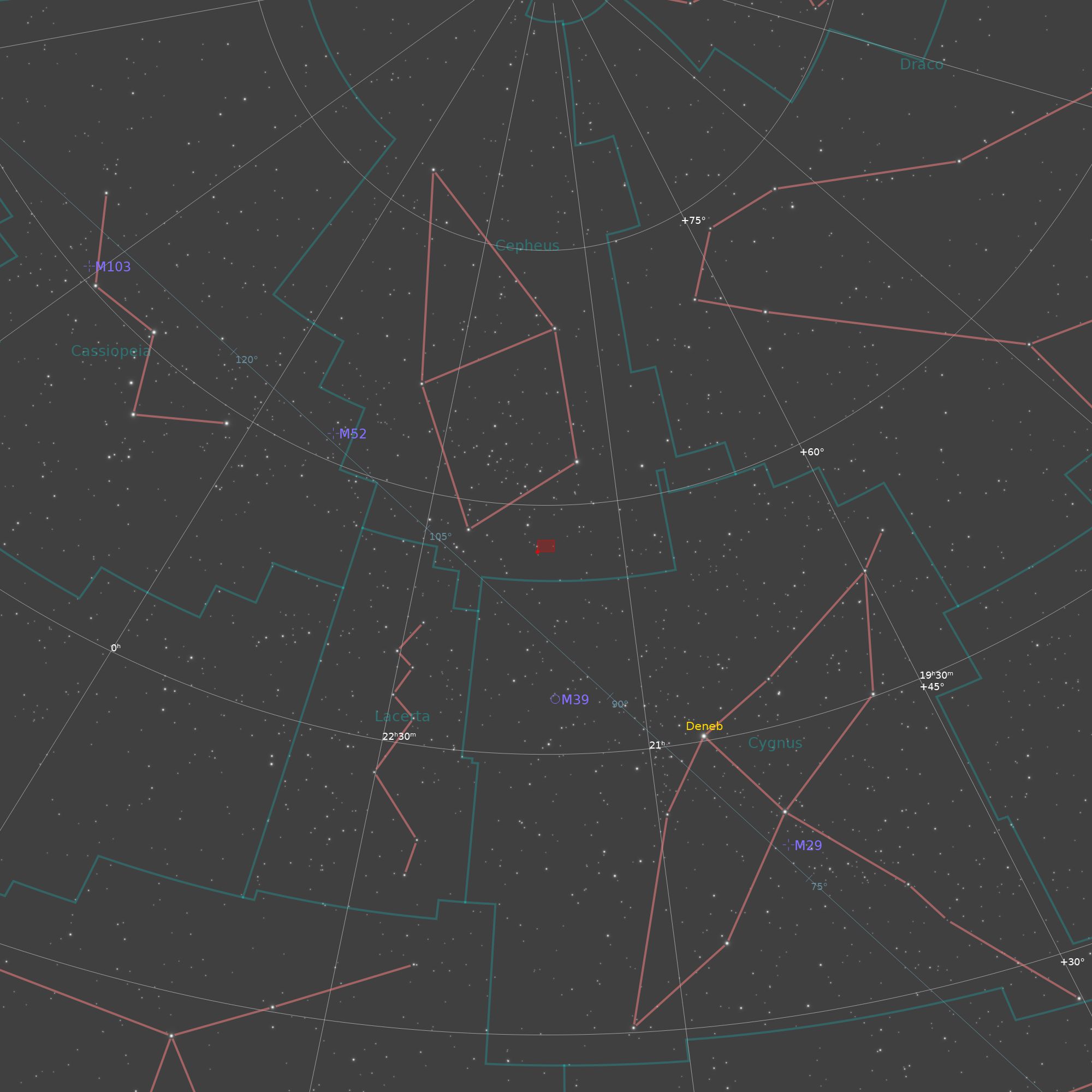

Der Finding Chart zeigt die Position von IC 1396A innerhalb des Sternbildes Kepheus und die Lage des aufgenommenen Bildfeldes.
Die Aufnahme
Die Daten entstanden im Juli 2022 mit dem TS-Optics CF-APO 155 mm f/8 und einer monochromen ZWO ASI 2600 MM Pro. Für die Schmalbandaufnahmen kamen Astronomik-Filter mit einer Halbwertsbreite von 6 nm zum Einsatz.
Den größten Anteil der insgesamt 20 Stunden und 30 Minuten Belichtungszeit bilden die drei Schmalbandkanäle Hα, SII und OIII. Ergänzt wurden sie durch drei Stunden RGB-Daten, die insbesondere für natürliche Sternfarben und die kombinierte RGB-Schmalband-Darstellung verwendet wurden.
Aufnahmedaten
Teleskop: TS-Optics CF-APO 155 mm f/8
Brennweite: 1240 mm
Montierung: Sky-Watcher AZ-EQ6
Kamera: ZWO ASI 2600 MM Pro
Filter: Astronomik Hα 6 nm, SII 6 nm, OIII 6 nm sowie Astronomik RGB
Hα: 5 h 55 min
SII: 5 h 50 min
OIII: 5 h 45 min
RGB: 3 h 00 min
Gesamtbelichtungszeit: 20 h 30 min
Aufnahmezeitraum: Juli 2022
Bearbeitung: PixInsight und Adobe Photoshop
Drei Emissionslinien, viele Strukturen
Der direkte Vergleich der einzelnen Schmalbandkanäle zeigt besonders gut, warum sich IC 1396A für eine SHO-Darstellung eignet. Hα liefert das dominante großflächige Signal, während SII und OIII andere Emissionsbereiche und Grenzflächen hervorheben.
Erst durch die Kombination dieser Informationen entsteht die ausgeprägte Farb- und Strukturtrennung der fertigen Aufnahme. Die zusätzliche Verbindung mit den RGB-Daten zeigt gleichzeitig, wie unterschiedlich derselbe Datensatz dargestellt werden kann, obwohl immer dieselben astronomischen Strukturen zugrunde liegen.
